一）概述

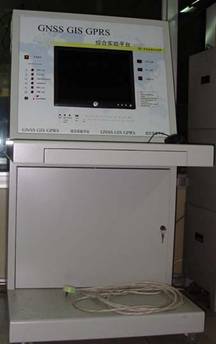

GNSS/GIS/GPRS綜合實驗平臺是為了配合本科生、研究生《衛星定位導航原理及其應用》《智能交通系統》課程、《ITS中的車輛定位導航方法》課程、《地理信息系統》課程的學習而開設教學實驗的基礎平臺。據調研，國內開設類似課程的教學單位均沒有相應的實驗平臺，無法讓學生直觀的掌握基礎理論知識及其應用。本平臺是在北京航空航天大學電子信息工程學院多年來對衛星導航定位、地理信息系統、無線數據傳輸深入研究的基礎上研究開發的、針對教學使用的綜合實驗平臺。也可用于研究機構了解掌握衛星定位導航工作原理及其應用的培訓設備。
二）實驗平臺功能組成
實驗平臺主要包含GPS數據接收、DOP解算、衛星位置解算、DOP與衛星仰角等關系、偽距解算、位置解算、FPGA設置、撥碼開關、擴展接口、GPRS數據傳輸協議實現、GIS數據顯示等基本功能單元，供學生學習掌握衛星定位導航的基本原理以及其中的數據處理流程設計、GPRS數據傳輸?shù)脑砼c實現方法、GIS顯示功能的實現等內容。
除可模擬移動終端外，平臺還可模擬監控中心，內容包括：基于IP協議的數據接收軟件設計、移動目標數據結構設計、數據庫設計、GIS位置信息顯示、存儲、軌跡回放、移動目標信息查詢等，供學生了解、掌握GIS與GNSS、GPRS的結合使用。
三）該平臺的主要特點
1、GNSS/GIS/GPRS綜合實驗平臺是一個開放性實驗平臺。在此實驗平臺之上，除可根據教師指定的實驗內容進行實驗外，學生還可以根據所學習的理論知識和工程設計方法，自己設計實驗任務，采集不同的數據進行不同的實驗分析。
2、該實驗平臺中所涉及的GNSS、GIS、GPRS實驗內容可以定制，即教師根據自己的課程需要自行設置、選擇實驗內容。
3、該實驗平臺可以提供演示實驗，用于教師向?qū)W生講授基本原理時提供直觀效果；還可以提供學生自己動手實驗的內容，便于學生加深對基礎理論知識的理解，并通過數據采集與處理掌握衛星定位原理以及其中的誤差特點、與GPRS以及GIS相結合的方法等內容。
4、該實驗平臺采用模塊化的設計思想，用戶可以根據課程需要對該平臺進行定制，選擇其中不同的模塊以提供不同的實驗內容。
5、該實驗平臺既支持利用歷史保存數據進行演示或分析，也支持利用實時數據演示并可保存實時數據以用于事后處理分析。
四）主要技術指標
• 12通道GPS接收機帶有高達2通道的SBAS
• L1單頻,C/A碼和載波相位 • 無線通信模式：GPRS
• 定位精度： -水平 CEP：3.0 m (9.843英尺)
-水平 95%：5.0 m (16.48英尺)
• 典型捕獲時間：熱啟動<10 秒 溫啟動 <45秒 冷啟動<150秒
典型重捕時間：
所有衛星被遮擋< 20 seconds: 1–2 秒
所有衛星被遮擋< 180 seconds:3–5 秒
• 工作溫度： -20°C ~~ +50°C
• 輸入電壓： 220V
五）基本實驗內容
實驗一：GPS定位實驗
實驗二：GPRS模塊的語音通話實驗
實驗三：GIS數據顯示與軌跡回放實驗
實驗四：GPRS模塊的數據傳輸實驗
實驗五：GNSS數據處理實驗
1) 衛星位置計算實驗
2) 信噪比與衛星仰角的關系實驗
3) 幾何精度因子計算實驗
4) 用戶接收機位置解算實驗
5) 衛星偽距計算實驗
6) 載波相位計算實驗
GIS顯示與車輛運行軌跡回放
GPRS數據傳輸實驗
